A4VG柱塞泵的压力切断阀和单向溢流阀详解

A4VG系列斜盘式轴向柱塞泵是REXROTH公司的高压、闭式、斜盘式轴向柱塞泵，公称压力400bar，峰值压力450bar。

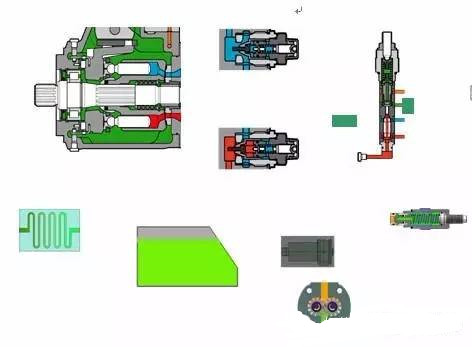

除了常规的柱塞泵缸体柱塞等主泵的元件外，它还集成了一个补油泵、补油压力溢流阀、补油单向阀、两个高压溢流阀、一个压力切断阀和变量机构等。

排量控制方式

1、HD：液控变量，与控制压力有关
2、HW：液压控制，手动伺服
泵的排量与控制手柄的操作方向a或b的角度成正比
3、DA：液压控制，与转速有关
4、DG：液压控制，直接控制
5、EZ：电气两点控制，带开关电磁铁
6、EP：电气控制，带比例电磁铁

泵的排量与比例电磁铁(a和b)的电流呈成正比。

压力切断阀

限定系统的最高工作压力，其作用时斜盘回中，不再输出油液，减少溢流阀的开启时间。一般在100ms左右起作用。

    如下图，压力截断阀的功用：压力截断阀由一个梭阀和一个外控式溢流阀组成，压力截断实际上是一种压力调节，当系统压力达到设定的压力值之后，该阀可以把油泵的排量调整为接近零（只有维持系统泄漏的小排量）。压力截断阀在油泵快速变量时，阻止高压溢流阀开启，从而防止系统经常出现高压溢流，减少系统发热。因此必须使高压溢流阀的设定压力值比压力截断阀的设定压力值高。油泵斜盘快速摆动时出现的压力峰值及系统最大压力是由高压溢流阀决定的。

   油泵A 口处于高压力状态，由于梭阀阀芯上部的压力比下部的压力低，梭阀止口B关闭，梭阀止口A打开，高压油自A口进入阀芯推杆的下当A口压力达到设定值时，阀芯推杆在高压油的作用下，把溢流阀阀芯上推，补油压力通道和油泵壳体通道相通，变量缸的控制压力卸荷，实现压力切断。


单向溢流阀

油泵高压溢流阀和补油单向阀做为一体装在油泵上，其结构简图如下图所示。其主要元件有安全液压调节杆，先导阀弹簧，先导阀阀芯，回位弹簧，溢流阀阀芯等。该单向溢流阀具备两种功能，即高压溢流和单向补油。
(1)作溢流阀用
限定系统的最高压力峰值，开启时间较短，一般在20ms左右即可开启溢流。

当系统压力未达到设定值时，先导阀阀芯不能克服弹簧力向上运动，使A腔的压力和B腔压力相同，A腔面积大于B腔面积，溢流阀阀芯关闭，系统不溢流；   当系统压力达到设定值时，先导阀阀芯在高压作用下，克服弹簧力向上运动，使A腔的压力通过先导阀阀芯泄压，而B腔由于节流阀芯的节流作用，使B腔压力大于A腔，溢流阀阀芯向上开启，系统溢流。
（2）作单向补油阀用
选择补油方向，单向溢流阀中的单向阀起作用向低压侧补油。
