力士乐液压泵与单向阀的在液压系统中的多处应用

发布时间:2017-08-21 浏览次数:5529
        力士乐液压泵正常工作必备的条件是:应具有密封容积。密封容积的大小能交替变化。应有配流装置。配流装置的作用是保证密封容积在吸油过程中与油箱相通,同时关闭供油通路;压油时与供油管路相通而与油箱切断。图3.1 中的单向阀4 和5 就是配流装置,配流装置的形式随着泵的结构差异而不同。吸油过程中,油箱必须和大气相通。

       力士乐液压泵原理图:为了正确而又迅速地阅读液压传动原理图,首先要很好地掌握液压知识,熟悉各种液压元件地工作原理,功用和特性;了解和掌握液压系统的各种基本回路和油路的一些性质;熟悉液压系统的各种控制方法和图中的符号标记。其次有在工作中联系实际,多读多练,通过各种典型的液压系统了解系统的特点,这对于阅读新的液压传动原理图可起到触类旁通和熟能生巧的作用。

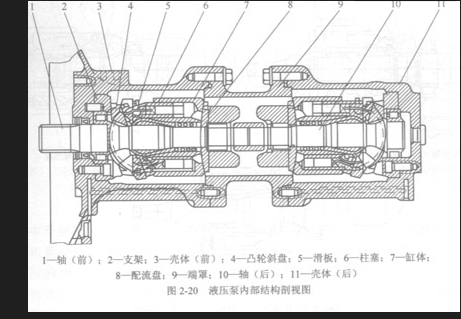

力士乐液压泵原理图
       1、力士乐单向阀结构类型与图形符号

       单向阀(止回阀)的主要功能是在一个方向阻止油液的流动,而在反方向则实现自由流动。阻止流动必需无泄漏,因而这类阀总是采用座阀结构。密封元件有钢球(1),锥阀芯(2),阀座(3)和插装阀(4)几种类型。只需很小的液压力,密封元件就可克服弹簧力而开启阀门。图1表示这一基本原理。

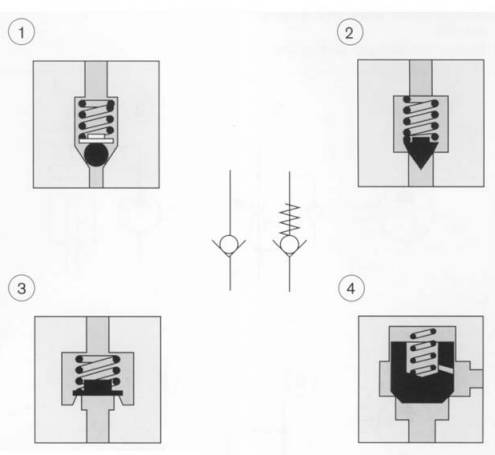

       图1 单向阀结构类型与图形符号

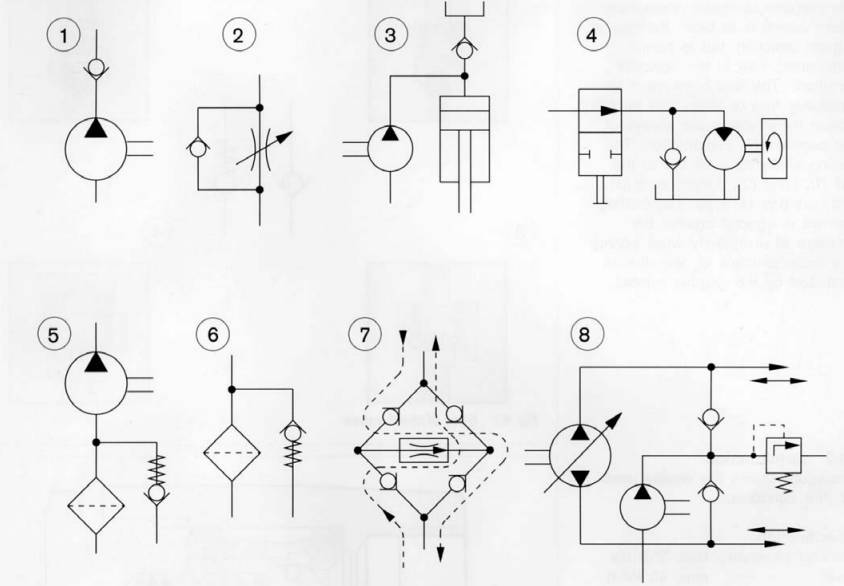

       2、力士乐单向阀8种不同的用途(图2),如:

       (1).可防止负载下降时,造成液压泵驱动轴的反转;

       (2).节流阀的反向自由流动(单向节流阀);

       (3).用作压机的充液阀;

       (4).用作转动惯性负载的防气穴阀;

       (5).用作吸油滤油器堵塞时的旁通阀,Δp<0.1 bar;

       (6).用作回油滤油器堵塞时的旁通阀,Δp=1~3 bar;

       (7).桥式流量控制阀(保证一个方向通过流量阀);

       (8).用于闭式系统补油回路。
